Кейс адресной таблички

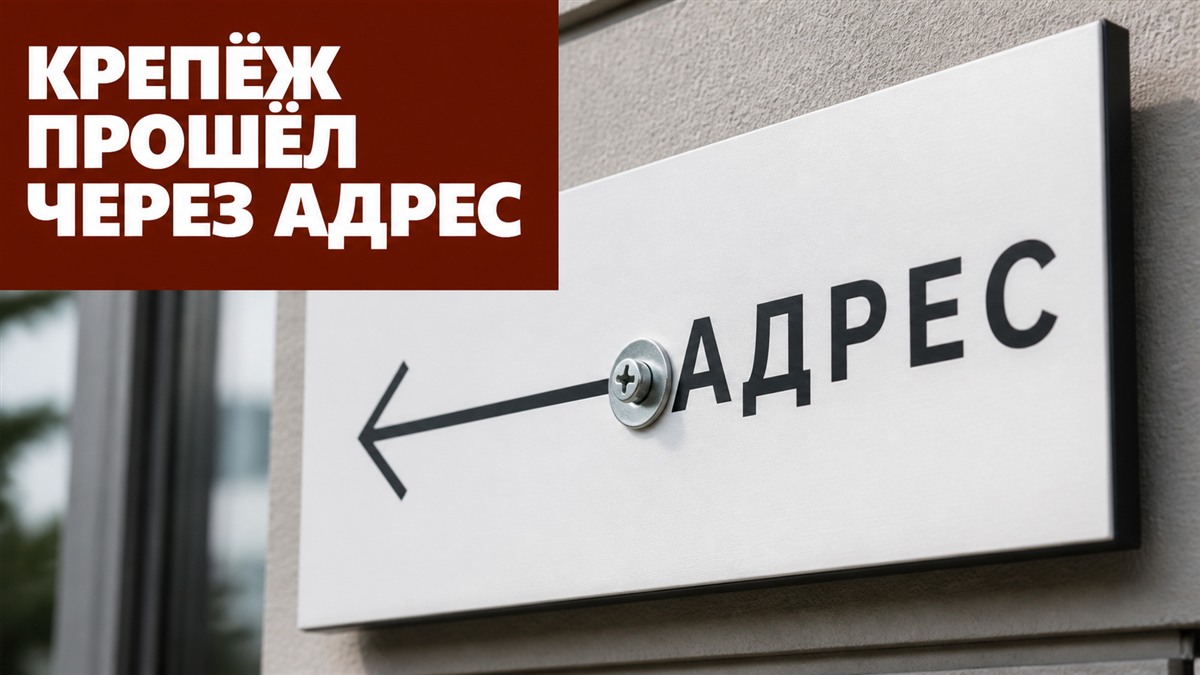

Кейс: табличка была читаемой до сверления — крепёж прошёл через адрес и стрелку

2 сентября 2026 · 6 минут

Макет адресной таблички выглядел чисто: крупный номер, адрес и стрелка читались сразу.
Файл согласовали без отметок будущего крепежа, потому что отверстия казались мелкой монтажной деталью.
Скрытая проблема появилась после печати: сверлить можно было только там, где уже стояли буквы и указатель.
Шайбы и головки крепежа перекрывали смысловые элементы, хотя сама печать была без брака.
Разбираем, как вернуть монтаж в макет до запуска, а не после готового изделия.

Файл был плоским, монтаж — нет

На экране табличка существовала как прямоугольник с текстом. У неё были поля, фон и аккуратная композиция, но не было стены, саморезов, дистанционных держателей или рамки.

Из-за этого вся площадь казалась доступной для дизайна. Адрес растянули почти до края, а стрелку поставили туда, где она лучше уравновешивала номер здания. В плоском файле решение выглядело сильным.

После сверления у макета появился новый слой — физический. Отверстие забирает не только круг материала. Рядом работают шайба, головка крепежа и инструмент монтажника.

Крепёж забрал рабочую площадь

Самая опасная ошибка — отметить отверстие маленькой точкой и считать вопрос закрытым. В реальности видимая зона крепежа шире самой точки: шайба закрывает фон, головка создаёт контрастное пятно, а при затяжке нужен запас от букв и тонких линий.

Если адрес или стрелка подходят к углу вплотную, монтажник получает плохой выбор. Можно сместить отверстие и нарушить симметрию, попасть в символ или изменить схему крепления уже на объекте.

Маленькая точка скрывала большой риск

Диаметр сверления — только начало расчёта. В макете полезно показывать весь видимый узел условным кругом и оставлять вокруг него чистое поле. Тогда дизайнер сразу видит, где крепёж начнёт спорить с текстом.

Есть и второй вопрос: куда крепят табличку. На ровной стене точки можно расположить симметрично. На фасаде с швами, плиткой, трубой или старым основанием идеальная схема из файла может оказаться неудобной.

Поэтому фото места установки полезнее абстрактной фразы «по углам». Оно показывает препятствия, фон, высоту и направление взгляда. Без этого аккуратный макет остаётся предположением.

Сначала поставили отверстия, потом адрес

Сильная последовательность начинается не с выбора шрифта. Сначала фиксируют размер таблички, материал, способ установки и допустимые точки крепления. Затем на макете отмечают монтажные зоны в реальном масштабе.

Только после этого расставляют номер, адрес, стрелку и логотип. Если информации тесно, не уменьшают всё одновременно: оставляют главный ориентир крупным, второстепенный текст сокращают или меняют формат таблички.

Монтажные метки не должны попадать в печатный дизайн. Но в рабочем файле они обязаны быть видимыми до утверждения, иначе заказчик согласует не тот предмет, который окажется на стене.

Переделка начинается после хорошей печати

Эта ошибка неприятна тем, что производство может выполнить файл идеально. Цвет совпадёт, поверхность будет ровной, края — аккуратными. Проблема проявится только в момент, когда готовое изделие приложат к стене.

Тогда стоимость складывается не только из новой таблички. Возвращается дизайнер, переносится монтаж, снова согласуются точки и выезжает исполнитель. Один пропущенный слой превращает простую печать в цепочку повторных действий.

Гораздо дешевле сделать на экране грубую, но честную схему крепежа. Она может выглядеть некрасиво в рабочем файле, зато защищает читаемость готовой таблички.
